?兩線制4-20mA工作方式，四位LED顯示。

?支持量程遷移，小信號切除，零點清零功能。

?傳感器恒流恒壓激勵，適合擴散硅，陶瓷壓阻，應變計,浮球液位等多種傳感器。

?工業級溫度范圍-40℃~85℃，進口電壓基準，電路板溫漂<35ppm。

?3點非線性修正功能，消除傳感器的非線性誤差。

?加強的保護電路設計，整板的防護器件多達10個，具有過流，過壓，反接等多種保護，現場使用更放心。

?寬電源7.5~30VDC供電，最低7.5V供電即可輸出4~20mA電流環。

?雙層防護外殼，顯示板螺釘固定，抗震結構設計。

?單線調試，全數字校準，方便快捷。

調試校準

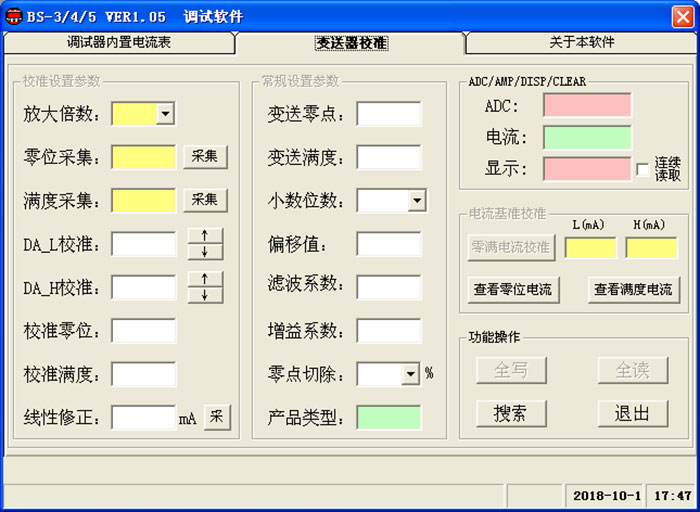

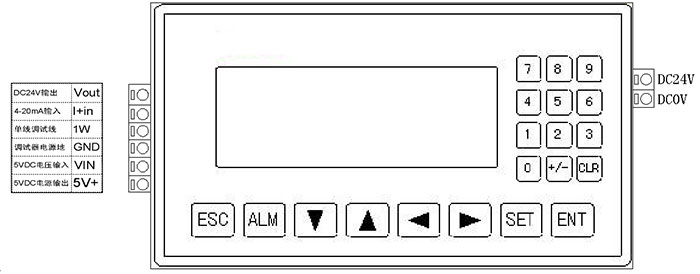

本公司的為便于客戶調試使用，配套專業調試工具與調試軟件。 專業調試工具有RS232接口可以連接電腦端校準設置軟件。也可以不接電腦獨立工作?？梢詫崿F(xiàn)量程遷移，小信號切除等功能，方便客戶使用提高生產效率。

?電源電壓：7.5~30VDC,推薦24VDC。電源變化基本無影響。

?恒流激勵：0.5mA，適合恒流供電的傳感器（2~5kΩ）。

?恒壓激勵：2.5VDC/1.5mA,

?工作環境：溫度-40~85℃，濕度<85%,干燥無腐環境。

?外形尺寸：直徑(52mm) * 高度(19.5mm)。

?負載電阻：(VCC-7.5)/20mA

?電流輸出分辨率：約1.2uA

?溫漂系數：<35ppm/℃

?顯示范圍：-1999~9999

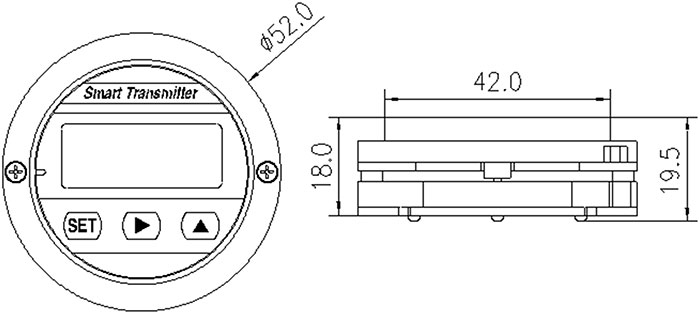

外形圖

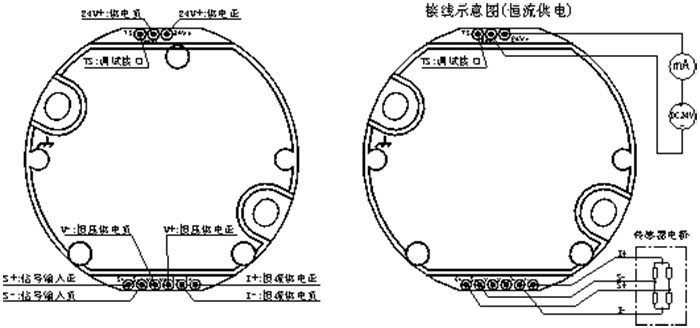

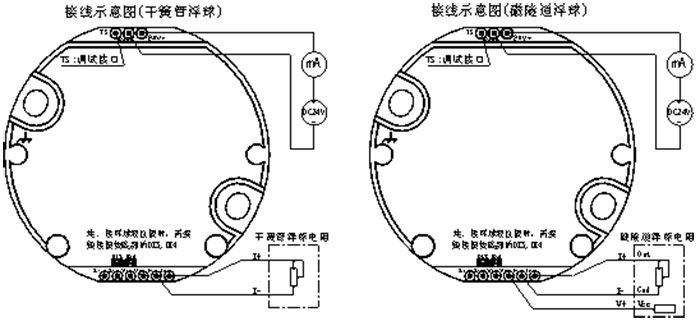

接線圖

4.功能設置

4.1按鍵功能說明

4.1.1設定鍵“SET”

?測量模式下短按為開，進入密碼設置。

?設置模式菜單顯示時，短按為使能參數修改，顯示當前菜單對應參數值，再次短按確認參數修改，返回菜單顯示狀態。

4.1.2移位鍵“?”

?測量模式下短按無功能。

?測量模式下長按5秒執行主變量清零功能。

?設置模式下為移位與減一功能。

4.1.3增加鍵“▲”

?測量模式下短按與長按無功能。

?設置模式下為加一功能。

?ADC采集菜單下短按為采集使能。

4.1.4按鍵功能綜述

儀表通過面板的三個按鍵實現所有的參數輸入和校準數據的設置、采集，本儀表的設置和輸入采取了多種優化措施來提高客戶的操作速度：

?儀表的移位鍵和增加鍵具有變速率功能。

?儀表同時具有移位和增量輸入方法，針對需要大量數修改的菜單使用移位方式，需要連續輸入數據的菜單采取了增量方式。

?儀表在設置狀態下會停止模擬輸出，在用戶設置模式下如果30秒內用戶沒有操作儀表，則會自動退出到測量狀態。

?儀表在正常退出菜單的時候才會保存所有設置的參數。

4.2主變量清零

?主變量清零即PV清零，是相對大氣壓下的零點，不是傳感器量程的零點。將變送器直接置于大氣壓下，長按“?”鍵5秒以上，即可進入主變量清零功能。

?若變送器已經執行過清零操作，再此執行清零操作時將恢復未清零狀態，如需重新清零則需要再執行一次清零操作。

?清零范圍為變送量程的25%，超出此范圍時將不執行清零功能。

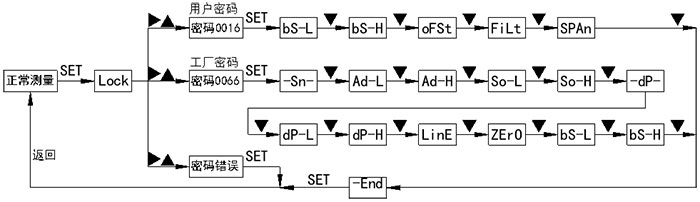

4.3設置框圖

4.4菜單說明

本儀表菜單分為“生產調試菜單”；“普通用戶菜單”兩級，由各級菜單的進入密碼做為區分。

?“生產調試菜單”

進入密碼為“0066”，由變送器生產廠家使用，對變送器的基本參數進行設置，決定了變送器的精度，標定值等參數，因此生產調試菜單不能對一般用戶開放，以免標定數據被破壞。

?“用戶菜單”

進入密碼為“00016”，是針對變送器現場使用要求進行一些特殊設置時使用。

注：在用戶菜單設定時，若30秒內無任何按鍵操作，將自動退出設定并返回到測量模式。

4.4.1密碼設定菜單

Lock： 密碼輸入菜單，可設范圍(-1999～9999)

4.4.2工廠調試菜單

-Sn-：輸入信號放大倍數設定，可設范圍(1,2,4,8,16,32,64,128,256)

由于市場上的傳感器類型較多，其靈敏度不一致?？梢酝ㄟ^面板按鍵調整放大倍數，具體參考標準為傳感器在滿度狀態下查看Ad-H菜單的值，此值的絕對值一般在10000~30000之間是合理的。超出此范圍需要調整放大倍數。一般擴散硅設置為16，陶瓷設置為128即可。

Ad-L： 零位采集

設定此菜單時需要給變送器施加“dP-L”菜單設定的壓力，按下“SET”鍵時顯示表頭內部保存的采集值，此時按下“?”或“▲”時開始采集本次采集，待數據穩定后再次按下“SET”鍵確認本次采集。

注意：如果采集值大于0x7000時，需要在“-Sn-”菜單中減小放大倍數，

給用戶使用時留出一定的上限余量避免溢出。

Ad-H： 滿位校正點

設定此菜單時需要給變送器施加“dP-H”菜單設定的壓力，按下“SET”鍵時顯示表頭內部保存的采集值，此時按下“?” 或“▲”時開始采集本次采集，待數據穩定后再次按下“SET”鍵確認本次采集。

注意：如果采集值大于0x7000時，需要在“-Sn-”菜單中減小放大倍數，

給用戶使用時留出一定的上限余量避免溢出。

So-L： 零點電流設定

此菜單為變送器量程零位時的電流輸出值，需要在變送器供電回路中串接高精度電流表，按壓“?”或“▲”鍵修改設置，將電流調至標準4mA或用戶要求的電流值，按壓“SET” 鍵確認。

So-H：滿點電流設定，可設范圍(3.900mA～21.000mA)

此菜單為變送器量程零位時的電流輸出值，需要在變送器供電回路中串接高精度電流表，按壓“?”或“▲”鍵修改設置，將電流調至標準20mA或用戶要求的電流值，按壓“SET” 鍵確認。

-dP-： 顯示精度設置，可設范圍(0～3)

顯示分辨率即測量模式時顯示的小數位數，用戶可根據現場使用要求對其設定，顯示小數位數并非越多越好，應優先保證顯示值的穩定。

dP-L：標定量程下限設定，可設范圍(-1999～9999)

此設定值對應生產時所加的零位壓力值。

dP-H： 標定量程上限設定，可設范圍(-1999～9999)

此設定值對應生產時所加的滿點壓力值。

LInE：中點線性修正設定

給變送器施加量程中點壓力，查看變送器實際電流輸出，變送器中點理論電流值減去實測電流值的差值即為線性修正值，注意有正負的區分。

注意：為了保證變送器中點電流輸出的準確性，本款表頭中點修正時以電流值為參考計算線性修正值，而不是以顯示來計算。

ZErO： 零滿屏蔽系數，可設范圍(0.00～1.00)

此菜單設定值表示零滿屏蔽范圍，設定值為“0.0”時為關閉零滿屏蔽功能。舉例：設定為0.10時表示當變送器輸出接近零點或滿點加減變送量程的0.10%時，變送器輸出會自動穩定在零點或滿點上，不會出現因干擾而輸出跳動現象。

bS-L： 變送量程下限設定，可設范圍(-1999～9999)

此功能可實現變送輸出的零點無源遷移，其設定的壓力值將對應到“So-L”零點電流菜單設定電流值，為了方便用戶設定，變送器的變送最小量程可按傳感器量程的3：1進行壓縮，最大量程可按傳感器量程的1：1進行設置，超出此范圍將影響變送輸出精度。

bS-H： 變送量程上限設定，可設范圍(-1999～9999)

此功能可實現變送輸出的滿點無源遷移，其設定的壓力值將對應到“So-H”滿點電流菜單設定電流值，變送器的變送最小量程可按傳感器量程的3：1進行壓縮，最大量程可按傳感器量程的1：1進行設置。超出此范圍將影響變送輸出精度。

End： 退出設定菜單

在此菜單下按“SET”鍵，退出設置模式，并保存設置數據。

4.4.3普通用戶菜單

bS-L： 變送量程下限設定，可設范圍(-1999～9999)

此功能可實現變送輸出的零點無源遷移，其設定的壓力值將對應到“So-L”零點電流菜單設定電流值，為了方便用戶設定，變送器的變送最小量程可按傳感器量程的3：1進行壓縮，最大量程可按傳感器量程的1：1進行設置，超出此范圍將影響變送輸出精度。

bS-H： 變送量程上限設定，可設范圍(-1999～9999)

此功能可實現變送輸出的滿點無源遷移，其設定的壓力值將對應到“So-H”滿點電流菜單設定電流值，變送器的變送最小量程可按傳感器量程的3：1進行壓縮，最大量程可按傳感器量程的1：1進行設置。超出此范圍將影響變送輸出精度。

oFSt： 顯示偏移值，可設范圍(-19999～99999)

通過對此菜單值的設定，可以對變送器顯示與輸出值進行偏移，此菜單出廠默認值為0，一般情況下無需對此菜單值進行設定。

FiLt： 濾波常數設定，可設范圍(0～4)

濾波常數值設定越大，對干擾的抑制能力越強，但靈敏度會下降，生產標定時本菜單值默認值為“2”為中等濾波效果，能適應大多數的應用場合。

SPAn：傳感器靈敏度修正系數

在變送器使用過程中，若傳感器的靈敏度發生改變時，可通過此菜單對其修正，在進行變送器的靈敏度修正前，若變送器零點有誤差，應先通過主變量清零功能對變送器的零點誤差進行修正，以保證靈敏度修正后變送的線性正常，此菜單默認值為“1.0000”，此菜單也可用作液位變送器的密度修正，方便客戶在介質密度發生變化是調整變送器輸出。

舉例：變送器標定范圍為0.0000～20.00MPa，在變送使用一段時間后零點變?yōu)椤?.05MPa”,滿點變?yōu)椤?0.16MPa”,此時的變送器零點和靈敏度都發生了變化，對其修正時應先使用主變量清零功能對其零點的誤差進行清除，在主變量清零后變送器其零點為“0.00MPa”，滿點為“20.11MPa”，然后計算理論滿點除以實際滿點值對其靈敏度進行修正，即20.00MPa /20.11MPa=0.994,將傳感器靈敏度修正系數修改為“0.994”即可修正靈敏度變化。

End： 退出設定菜單

在此菜單下按“SET”鍵，退出設置模式，并保存設置數據。
